Techninė specifikacija

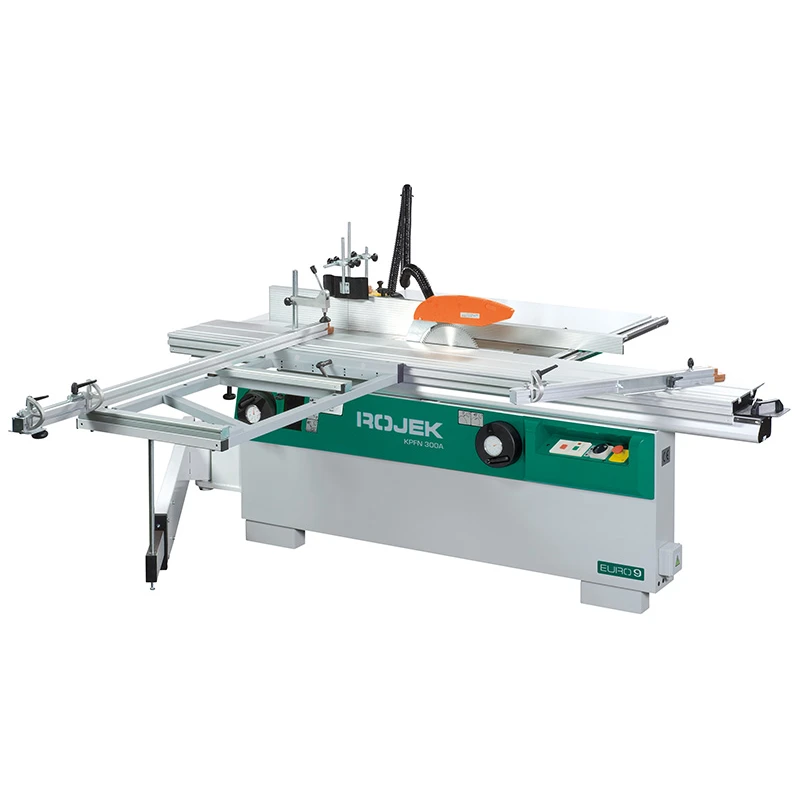

Kombinuotos medžio apdirbimo staklės
| S6 variklio galia 40 % | 4,4 kW / 3×400 V (2,2 kW / 1×230 V) |
| Variklio greitis | 2 865 / min. (3 438 / min. [60 Hz]) |
| Maks. diskas su išpjova | Ø 315 mm |
| Veleno skersmuo | 30 mm (5/8″ | 1″) |
| Matė greitį | 3 755/min. (4 506/min. [60 Hz]) |
| Maks. pjovimo aukštis su išankstiniu pjūviu | 100 mm (70 mm [45°]) |
| Disko pakreipimas | 0° ÷ 45° |
| Maks. pjovimo plotis | 800 mm (1 050; 1 500 mm) |
Iš anksto supjaustyti
| Iš anksto supjaustyto variklio galia | 0,75 kW |
| Disko skersmuo | Ø 120 mm |
| Veleno skersmuo | Ø 20 mm (3/4 colio) |
| Greitis (varomas atskiru elektros varikliu) | 8 530/min. (10 236/min. [60 Hz]) |

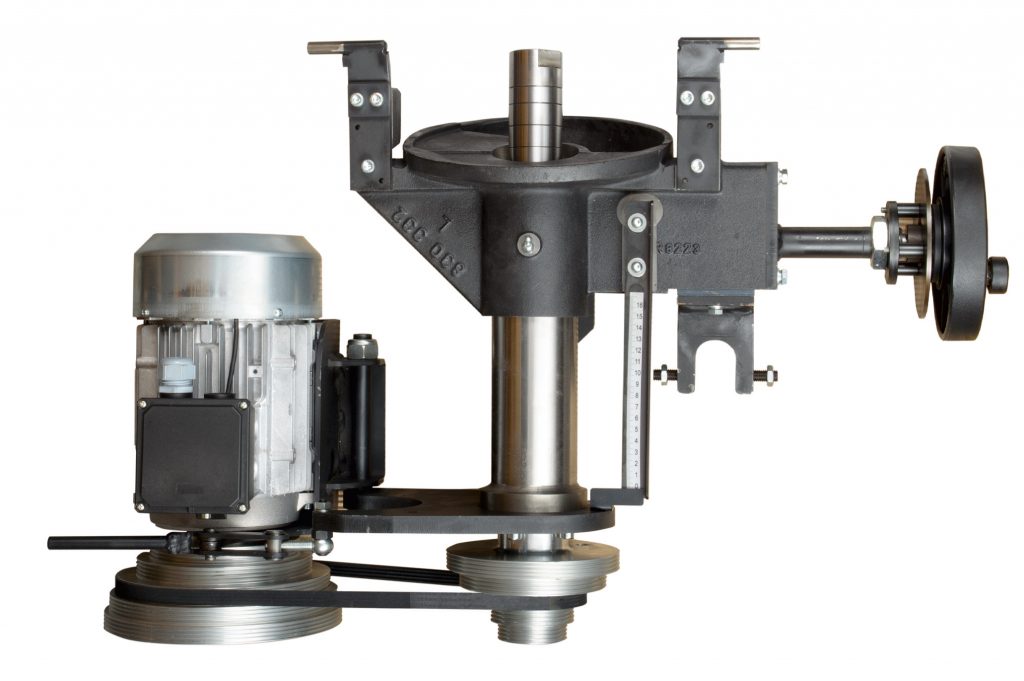

Apatinė frezavimo staklės
| Variklio galia | 4,4 kW / 3×400 V (2,2 kW / 1×230 V) |
| Variklio greitis | 2 865 / min. (3 438 / min. [60 Hz]) |
| Veleno skersmuo | Ø 30 (32 | 35 | 40 | 50) mm |
| Veleno greitis | 2 500; 3 500; 6 000; 8 000; 10 000/min. |
| Maks. veleno pakėlimas | 140 mm |
| Veleno ilgis | 130 (110) mm |
| Maks. skylės skersmuo lentelėje | Ø 220 mm |
| Maks. įrankio skersmuo po stalu | Ø 175 mm |
| Maks. įrankio skersmuo virš stalo | Ø 200 / 250 mm |
| Veleno pakreipimas | -5° ÷ +45° |
Mašinos matmenys
| Ilgis (CV360 – 2000 mm) | 2520 mm |
| Ilgis (CV360 – 2 800 mm) | 3020 mm |
| Ilgis (CV360 – 3 200 mm) | 3390 mm |
| Plotis | 3 135 – 3 835 mm |
| Stalo aukštis | 892 mm |
| Maks. mašinos aukštis | 1300 mm |
| Stalo matmenys | 1 355 x 500 mm |
| Siurbimo skersmuo | 100 mm |
| Bendras svoris | 570 kg |
| Grynas svoris | 550 kg |
CV360 vežimėlis
| Stalo matmenys | 2 000 (2 800 | 3 200) x 360 mm |
| Atraminio rėmo matmenys | 1 240 x 650 mm |
| Pjūklo pjūvio ilgis | 2 000 (2 800 | 3 200) mm |
Kiti parametrai
| Įtampa / dažnis | 3 x 400 V (3 x 230 V | 1 x 230 V) / 50 (60) Hz |
| Linijos tvirtinimas | 16A (25A) |
| Triukšmas darbo vietoje (be technologijų) | 81,4 dB(A) |
| Triukšmas darbo vietoje (su technologijomis) | 87,3 dB(A) |
| Akustinis veikimas (be technologijos) | 89,3 dB(A) |
| Akustinis veikimas (su technologija) | 93,0 dB(A) |
Papildoma įrangą
– CV 360T/ 2,8 m formatavimo vežimėlis ant grūdintų strypų
– CV 360T/ 2 m formatavimo vežimėlis ant grūdintų strypų

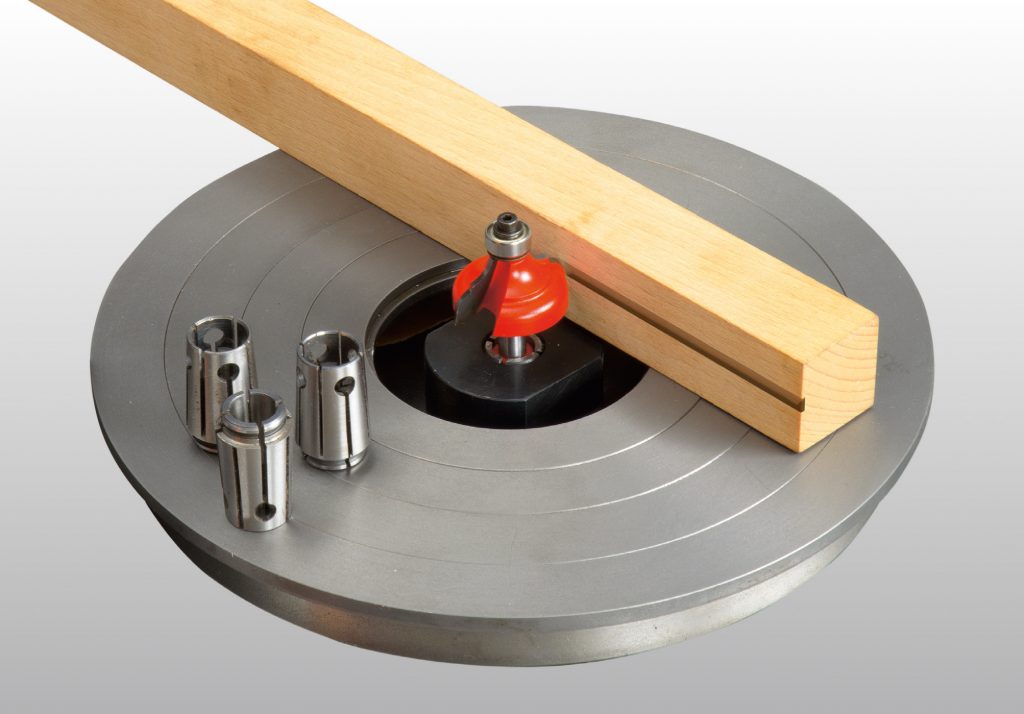

– Koto įrankių velenas sk. 30mm + įvorė 8 ir 12mm, suspaudimo aukštis 80mm
– Keičiamas velenas, įskaitant įtvaro sk. 30mm, užspaudimo aukštis 95mm
– Pjovimo plotis 1050 mm
– Pjovimo plotis 1500 mm
– ELGO elektroninė pjovimo pločio matavimo liniuotė
– ELGO elektroninė matavimo kryžminė liniuotė
